공압 배관의 양대 산맥

상아(SANG-A) vs SMC 원터치 피팅

완벽 비교 & 구매 가이드



자동화 설비의 핵심인 공압 배관!

빠르고 확실한 연결을 위해 원터치 피팅은 필수입니다.



국내 제조사 상아(SANG-A)와 글로벌 표준 SMC의

핵심 피팅 모델을 중심으로

작동 원리, 규격, 품번을 상세히 비교 분석하고,

가장 합리적인 구매 방법을 안내해 드립니다.

---

1. 원터치 피팅의 핵심 작동 원리 (Push-to-Connect)



상아와 SMC 모두 튜브를 밀어 넣으면 즉시 고정되고,

릴리스 칼라(Release Collet)를 누르면 쉽게 분리되는 Push-to-Connect 방식을 사용합니다.



구성 요소	역할	원리 (공통점)
척 (Chuck / Collet)	튜브 고정	튜브 외경을 잡아당겨 강하게 고정. 외부 힘에 강하게 버팁니다.
씰 (Seal / O-ring)	기밀 유지	튜브와 피팅 본체 사이를 밀착시켜 압축 공기 누설을 완벽하게 방지.
분리 칼라	고정 해제	누르는 힘을 이용해 척의 구속을 풀어 튜브를 손상 없이 분리.





2. 상아(SANG-A) 피팅: 규격 해설 및 주요 품번



상아는 국내 산업 환경에 최적화된 높은 내압과 직관적인 품번 체계를 가집니다.



상아 품번 표기법

G(P)+형태 코드+튜브 외경+나사 사이즈



구분	형태/규격	예시 품번	상세 설명
형태 (Type)	PC (Male Conn.)	GPC	수나사 직선형 (기본형)
	PL (Male Elbow)	GPL	수나사 90∘ 엘보형 (본체 회전 가능)
	PUC (Union Str.)	GPUC	유니온 직선형 (나사 없이 튜브 연결)

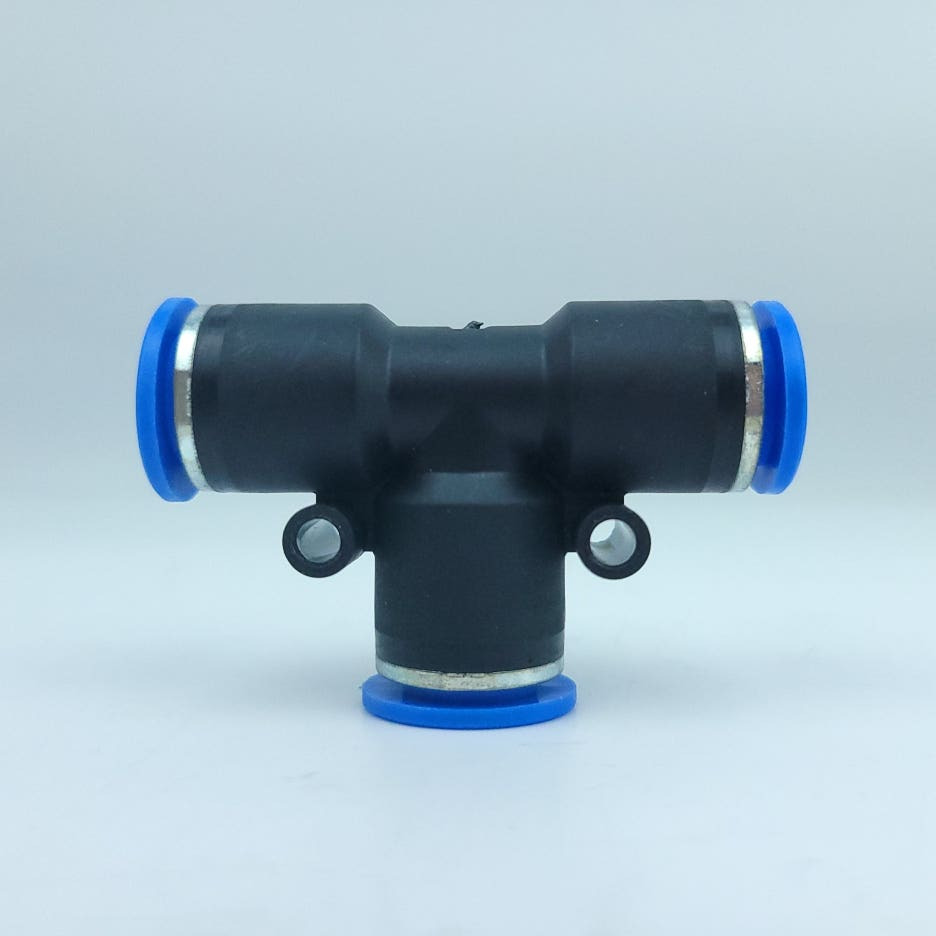

	PUT (Union Tee)	GPUT	유니온 $\text{T}$형 (튜브 분기)
튜브 외경 (mm)	4, 6, 8, 10, 12, 16	GPL10	10mm 튜브 사용
나사 사이즈 (R/PT)	R1/8, R1/4, R3/8, R1/2	GPL10-02	R1/4 나사산 사용 (관용 호칭 02)





상아 피팅의 특징



고압 대응일반 모델도 1.0MPa (10kgf/cm2) 이상, 일부 모델은 $\text{2.0MPa}$까지 사용 가능합니다.

쉬운 설치: 나사 부위에 씰링 처리가 완료되어 별도의 테프론 테이프 없이 바로 장착 가능합니다.





---





3. SMC KQ2 피팅: 규격 해설 및 주요 품번



SMC의 KQ2 는 컴팩트한 디자인과 폭넓은 규격 옵션으로 전 세계 자동화 설비의 표준으로 사용됩니다.



A. SMC KQ2 품번 표기법

KQ2+형태 코드+튜브 외경+나사 사이즈+(옵션)





구분	형태/규격	SMC 코드	상아 코드와의 비교
시리즈	KQ2	KQ2	상아 G 시리즈에 해당
형태 (Type)	Male Conn. (직선)	H 또는 S (육각 소켓)	상아 GPC
	Male Elbow (엘보)	L	상아 GPL
	Union Tee (티)	T	상아 GPUT
튜브 외경 (mm)	4, 6, 8, 10, 12, 16	KQ2L08	8mm 튜브 사용
나사 사이즈 (R/Rc)	R1/8, R1/4 등	KQ2L08-01	R1/8 나사산 사용 (관용 호칭 01)



B. SMC KQ2 의 특징



컴팩트 디자인: 기존 모델보다 소형화되어 좁은 공간의 배관 작업에 매우 유리합니다.

글로벌 대응: R/Rc 외에도 NPT (북미), G (유럽) 등 다양한 국제 나사 규격에 대응합니다.

다양한 릴리스 칼라: 원형 외에도 타원형(Oval type) 칼라를 제공하여 손쉬운 탈착을 돕습니다.

---

피팅 선택 요약



기준	상아 (SANG-A)	SMC (KQ2 시리즈)
가격/가성비	우수 (경제적)	보통 (고품질 프리미엄)
내압 성능	우수 (일부 모델 2MPa까지 대응)	표준 (1.0MPa 대응)
적용 분야	일반 산업 자동화 설비	정밀 기기, 수출 장비, 클린룸 특수 설비
